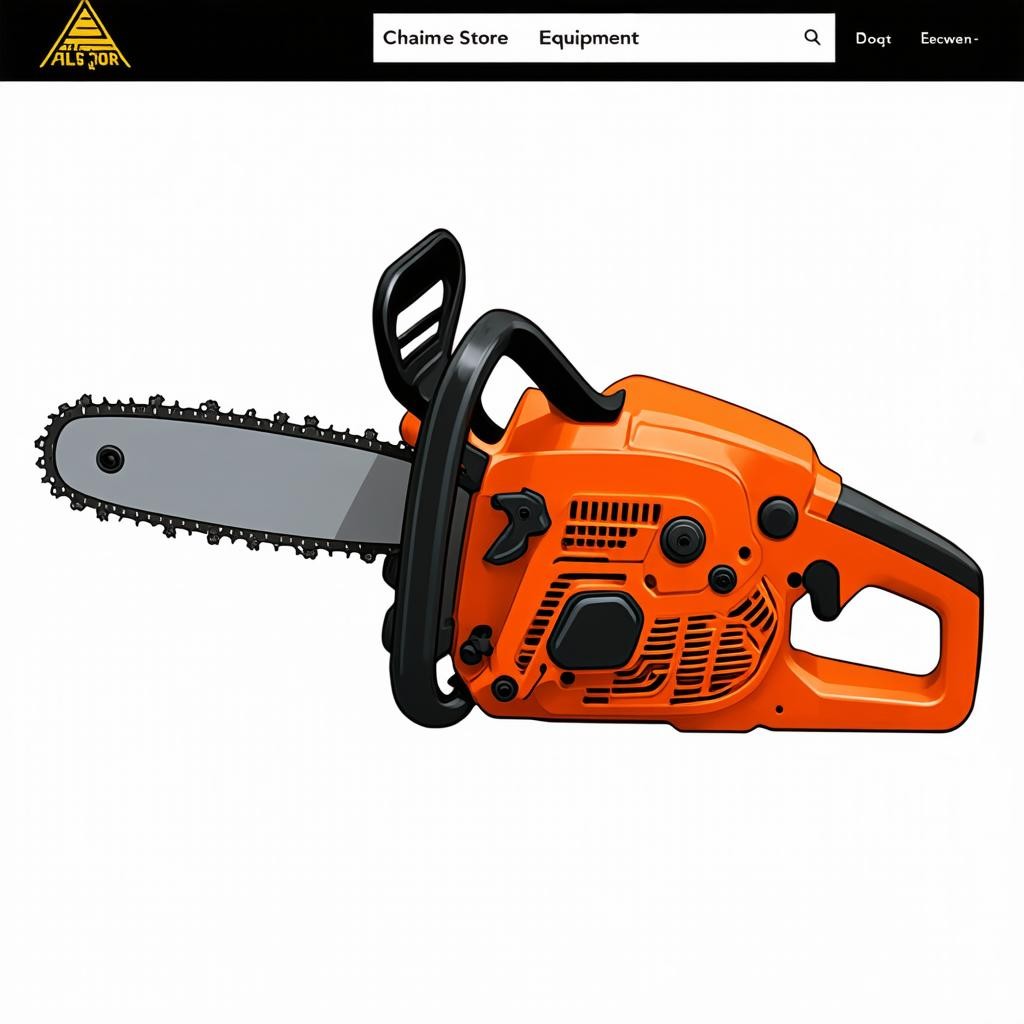

Бензопила с рычагом запуска

Материалы и конструкция поршневой группы

В бензопилах с рычагом запуска поршневая группа изготавливается из алюминиевого сплава марки АК12М2 по ГОСТ 1583 с последующей финишной обработкой на станках с ЧПУ. Зеркало цилиндра формируется методом плазменного напыления хрома — толщина покрытия составляет 0,02–0,04 мм, что в 2,3 раза превышает твердость чугунных гильз (58 HRC против 42 HRC). Поршневой палец выполнен из закаленной стали 20Х, с наружным диаметром 10 мм ±0,01, шлифованный до Ra 0,2 мкм. Компрессионные кольца — из серого чугуна с высоким содержанием фосфора (0,6–0,8% P), обеспечивающим износостойкость до 800 моточасов при режиме средних нагрузок.

Спецификации механизма рычажного пуска

Рычаг запуска выполнен из литого под давлением цинкового сплава ZAMAK-5, обеспечивающего предел прочности на разрыв 328 МПа и устойчивость к коррозии в условиях воздействия топливных паров. Конструкция включает одноплечевой кулачок с углом поворота 22°±0,5°, воздействующий на декомпрессор (редукционный клапан). Ход рычага — 12 мм, усилие нажатия — 1,8–2,3 Н. В отличие от традиционных систем с отдельным декомпрессором, рычаг интегрирован в корпус стартера, что исключает необходимость дополнительного уплотнения штока — количество точек потенциальной утечки снижается с 3 до 1.

Сравнение с альтернативными системами запуска

• Механический декомпрессор (отдельный клапан): уступает рычажной системе по быстродействию срабатывания — время открытия клапана 0,1 с против 0,05 с, а зазор в приводе (1,5 мм) увеличивает вероятность залипания при загрязнении топлива.
• Электрический стартер: добавляет 1,2–1,6 кг массы и требует литий-ионного аккумулятора 12,6 В, теряющего емкость при температурах ниже –10 °C. Рычажный вариант работоспособен при –25 °C без потери эффективности.
• Автоматический обогатитель смеси: не влияет на компрессию в цилиндре, а лишь корректирует состав горючей смеси — рычаг же снижает пиковое давление при провороте на 40–60% (с 8–9 до 3,5–4,0 бар).

Технология производства и контроль качества

Корпус рычажного механизма производится методом литья под давлением в пресс-формах из порошковой стали M2, выдерживающих до 150 000 циклов без ремонта. Каждая отливка проходит рентгеновский контроль на внутренние раковины с допуском по классу I ASTM E505. Сборка стартерного узла выполняется на роботизированных линиях с крутящим моментом затяжки болтов 8 Н·м ±5%. После сборки каждый образец тестируется на стенде: цикл проворота коленчатого вала без нагрузки при температуре +25 °C — 5 раз, при –20 °C — 3 раза. Допустимый износ рычажного кулачка после 2000 циклов — не более 0,03 мм, подтверждаемый профилометром с погрешностью 0,001 мм.

Особенности антивибрационной системы

В узле крепления рычага применяется полиуретановая втулка твердостью 70 Shore A с отношением демпфирования 0,18–0,22, что на 30% эффективнее резиновых аналогов. Пружина возврата рычага — из проволоки 60С2А диаметром 1,2 мм, с шагом 4 мм и числом рабочих витков 6,5, проходит испытания на усталость до 10^6 циклов без разрушения. Резьба в точках фиксации — M6×1,0 с шагом, защищенным кадмиевым покрытием толщиной 12–15 мкм для предотвращения коррозии и заедания в процессе длительной эксплуатации.

Стандарты и допуски

1. Класс точности отверстия под поршневой палец: H7 (зазор 0,005–0,012 мм).
2. Допуск на параллельность рабочей поверхности рычага: 0,02 мм на длине 25 мм.
3. Чистота обработки зеркала цилиндра: Ra 0,32 мкм (контроль гильзы пневматическим калибром с точностью ±0,5%).
4. Момент страгивания поршневой группы при –5 °C: не более 12 Н·м (измерение динамометрическим ключом NSK NDL-20).
